◎工作原理

CWES循环冷却水电解处理系统由EST电解水处理装置、高效介质过滤器和全自动自清洗过滤器组成。

EST电解水处理装置采用水质智能控制技术，实现了水质LSI指数参数时时监控及智能化调节功能，利用PLC软件编程和硬件组态对循环水硬度动态及朗格利尔饱和指数和水质稳定指数计算进而实现加酸装置的自动化控制。当计算出数值超出预定设置范围时，通过自动加酸装置对循环水加酸将pH值控制在8.5～9.0，进而将循环水朗格利尔饱和指数和水质稳定指数调节到所设置的范围内；当pH值达到所设置的最低pH值参数时，循环水朗格利尔饱和指数和水质稳定指数仍然没有达到所设置的范围内，则供电与控制系统发出报警信息，该技术成功有效的解决了传统处理方式无法把控水质的问题，为工业用水提供了保障。

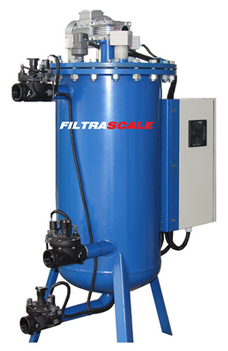

EST电解水处理装置的工作原理是在电解反应室内分别制造一个阳极区氧化反应环境和阴极区还原反应环境，让水垢在阴极表面析出，并采用电动刮刀自动去除阴极表面的水垢。不采用任何化学药剂，在阳极区在线产生游离氯、臭氧等杀菌剂杀灭微生物，防止包括军团菌在内的微生物污染、抑制腐蚀。

高效介质过滤器的过滤原理是当系统处于过滤状态时，未经过滤的水通过三层布水器，配合特殊设计的外壳，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部的过滤集水器，将过滤后的水均匀地收集并流出。随着杂质在填料层中的不断聚积，水头损失将不断增大。当水头损失到达一定的设定限度时，或者经过一个预先设定好的时间段后，系统将自动转换至反洗状态，以清洗聚积起来的杂质。

全自动自清洗过滤器主要部件是一个由不锈钢制成的具有较大开放面积的滤网，以承受高污负荷和压力，当过滤器的压差（△P）达到预设值时，将进行自清洁，在整个清洗过程中供水不间断。

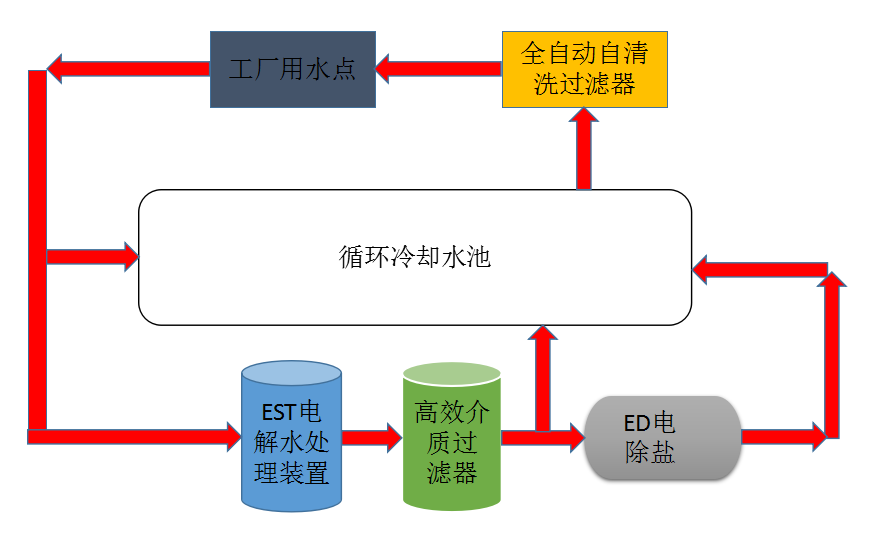

  ◎工艺流程简述

CWES循环冷却水电解处理系统置于冷却塔旁的循环水回水处，选取循环水量的3～5%经过EST电解水处理装置进行电化学反应，实现预先除垢、杀菌和缓蚀功能；然后经过高效介质过滤器进行过滤，有效去除水中的悬浮物颗粒、细菌藻类和水垢结晶，选取循环水量的0.1%进入ED电除盐设备降低系统中的Cl^-含量，并采用全自动自清洗过滤器对循环水全量进行过滤处理，使循环水质状况得到明显的改善。

◎设备特点

（1）通过在电解反应时中维持一定的工作电流，能够在阴极附件形成高浓度的OH^-，这种升高的pH环境，使易结垢的物质从水中结晶析出并吸附于反应室内壁，最后通过自动控制系统启动刮刀将内壁的软垢刮除。

（2）电解阴极反应室与管道连接，起到保护阴极的作用，电解产生的活性氧在管壁上生成氧化膜，阻止管道腐蚀。

（3）电解电流将水中的部分氯离子转化成游离氯，同时生成臭氧、氧自由基、氢氧根自由基和双氧水等强氧化剂，实现杀菌灭藻功能。

（4）高效介质过滤器选用特种火山砾滤料，具有悬浮物去除率高、过滤效果稳定、反洗耗水量少、占地面积小、环保节能等卓越性能。

（5）通过不断降低循环冷却水中的硬度，从而减少循环水的自用水量和排污水量，就能够提供循环水的浓缩倍数。

◎应用领域

CWES循环冷却水电解处理系统主要运用于工业废水、电厂废水、印染废水等等，可以让水得到再利用，达到环保的目的。
